Construido con chapa de acero al silicio grano orientado, de bajas perdidas, los espesores utilizados son de 0,23 a 0,35 mm. Cortados a 45 o 90 grados y apilados logrando un ensamble preciso para minimizar al máximo la corriente de vacío.
Construidas de forma circular, en capas y con cobre electrolítico puro, diseñadas para soportar esfuerzos de cortocircuito en momentos de extrema exigencia y sobretensiones de impulso, cortocircuito externo y así disipar eficientemente el calor generado en ellas. Utilizamos materia prima de primera calidad para así lograr una prolongada vida útil del transformador.
Todos nuestros transformadores están equipados con conmutadores rotativos, de accionamiento externo, manual y sin tensión de acuerdo a lo indicado en las normas IRAM 2247 y 2279.
Construidas con chapa de acero laminada en frío, diseñadas de forma cilíndrica y del menor diámetro posible para reducir al máximo la resistencia al viento en sub estaciones aéreas. La tapa construida de forma convexa para facilitar el deslizamiento del agua y así evitar la acumulación de agua en su superficie. El sistema de cierre es con aro o zuncho sujetado con bulón de acero inoxidable, garantiza una excelente hermeticidad y una prolongada vida útil del transformador por evitar el ingreso de humedad en la parte activa y así evitar fallas en el mismo. El tratamiento superficial interior se realiza con base epoxi de 2 componentes de color blanco, en el exterior se utiliza un esquema de pintura con base epoxi de 2 componentes y la terminación se realiza con esmalte poliuretánico color naranja 003 de alta resistencia a la intemperie y agentes climáticos, por pedido del cliente se puede proveer con otros esquemas de pintura.
Todos los transformadores fábricados en nuestra Empresa son ensayados rigurosamente cumpliendo en su totalidad con los Ensayos de Rutina solicitados por las Normas.

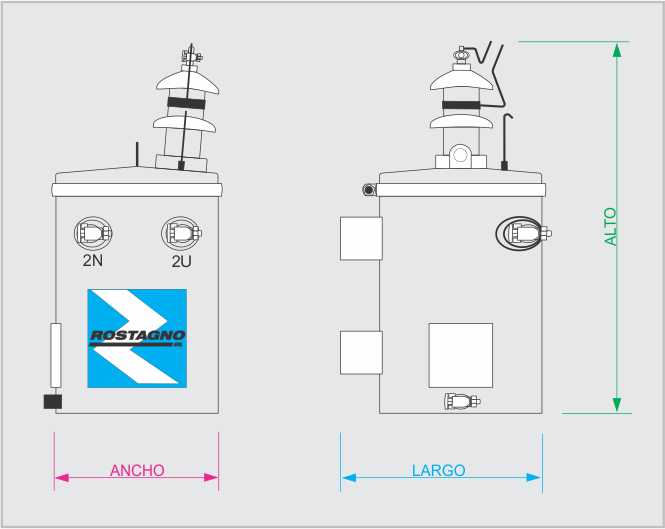

| Potencia KVA | Pérdidas (W) Po. | Pcc. |
Ucc. % | Largo (mm) | Ancho (mm) | Alto (mm) | Diámetro (mm) | Peso (Kgs.) |
|---|---|---|---|---|---|---|---|
| 3 | 25 | 130 | 4,5 | 450 | 450 | 750 | 295 | 62 |
| 5 | 30 | 160 | 4,5 | 500 | 500 | 800 | 295 | 70 |
| 10 | 45 | 290 | 4,5 | 600 | 600 | 940 | 340 | 110 |
| 16 | 60 | 390 | 4,5 | 600 | 600 | 1000 | 380 | 140 |
| 25 | 85 | 600 | 4,5 | 700 | 700 | 1150 | 410 | 210 |

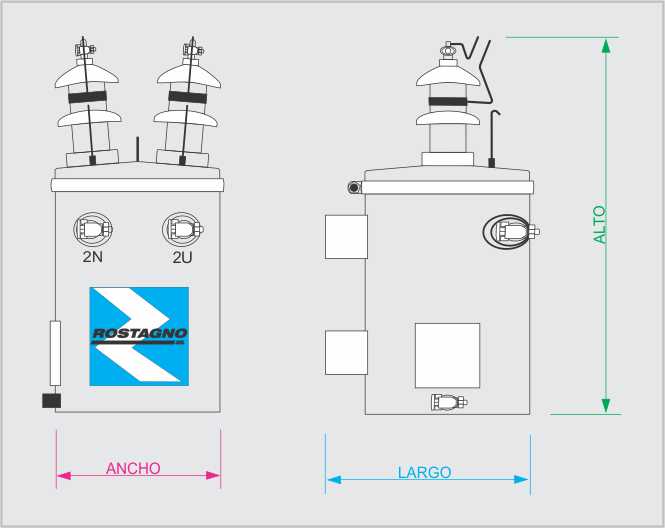

| Potencia KVA | Pérdidas (W) Po. | Pcc. |
Ucc. % | Largo (mm) | Ancho (mm) | Alto (mm) | Diámetro (mm) | Peso (Kgs.) |
|---|---|---|---|---|---|---|---|
| 3 | 25 | 130 | 4,5 | 450 | 450 | 750 | 295 | 62 |
| 5 | 30 | 160 | 4,5 | 500 | 500 | 800 | 295 | 70 |
| 10 | 45 | 290 | 4,5 | 600 | 600 | 940 | 340 | 110 |
| 16 | 60 | 390 | 4,5 | 600 | 600 | 1000 | 380 | 145 |
| 25 | 85 | 600 | 4,5 | 700 | 700 | 1150 | 410 | 215 |
| 40 | 110 | 865 | 4,5 | 700 | 700 | 1150 | 410 | 225 |

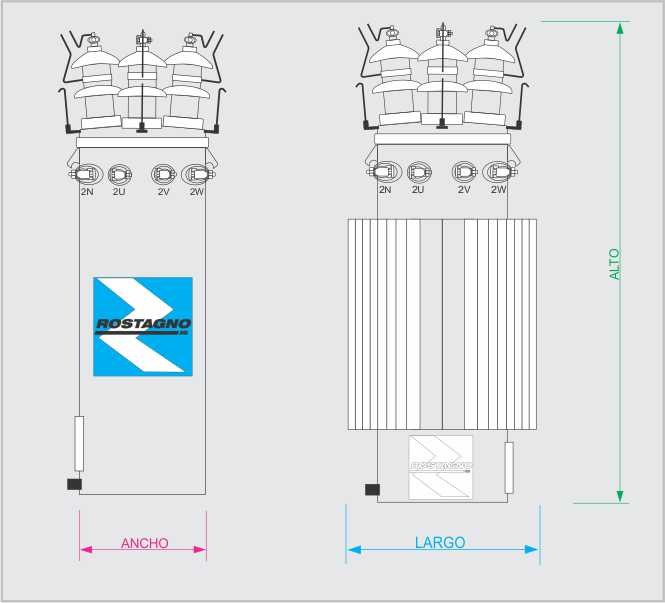

| Potencia KVA | Pérdidas (W) Po. | Pcc. |
Ucc. % | Largo (mm) | Ancho (mm) | Alto (mm) | Diámetro (mm) | Peso (Kgs.) |
|---|---|---|---|---|---|---|---|
| 10 | 80 | 340 | 4,5 | 550 | 550 | 1355 | 340 | 170 |
| 16 | 100 | 550 | 4,5 | 550 | 550 | 1355 | 340 | 200 |
| 25 | 140 | 650 | 4,5 | 650 | 700 | 1355 | 410 | 280 |
| 31,5 | 170 | 900 | 4,5 | 650 | 700 | 1355 | 410 | 145 |
| 40 | 180 | 1050 | 4,5 | 650 | 700 | 1405 | 410 | 350 |
| 63 | 230 | 1450 | 4,5 | 650 | 700 | 1760 | 415 | 550 |
